红表激光灯在安防夜视监控中的利用特点与发展汗青

——2016年
，必赢网络游戏平台开启安全激光照明新时期

半导体激光器早在20世纪70年代初面世
，受其技术发展、高成本价值的限度
，直至21世纪初半导体激光器才正式进入安防夜视监控行业市场
，解决了LED红表夜视监控因寿命短、有效距离近、品质参差不齐等缺点
，满足了远距离、高清澈、低能耗的市场需要。到目前为止
，半导体红表激光灯发展虽只是短短不到10年功夫
，却曾经历了五个分歧发展阶段
，从非专业性的幼多利用需要
，发展到全球化、智能化的工业级利用。但即便如此
，不罕用户对红表激光灯相识不多
，存在较大误区
，甚至连红表激光灯与LED红表补光灯都无法分辨隔来。为此
，对红表激光灯的市场利用特点与发展汗青进行具体介绍
，但愿对宽大用户有所援手。

安防监控夜视照明的半导体红表激光灯按其激光输出模式可划分为自由空间红表激光器、光纤红表激光器两种
，两种激光灯先后面世
，起初交替升级发展
，形成了激光灯的分歧发展阶段
，最终进入适合各自特点优势的市场领域——自由空间红表激光灯占据了中近距、远距的市场
，光纤红表激光灯占据了超远距的市场。红表激光灯的技术、市场利用发展趋向也不休升级扭转
，从最初的实现夜视职能、清澈夜视成效的职能性
，逐步发展到自动化、智能化夜视监控的轻便性
，最后到低耗节能、市场利用的安全性为主。到2016年
，第一代、第二代产品市面上已极为少见。

半导体红表激光灯在安防夜视监控中的发展过程表

各个发展阶段的半导体红表激光灯重要机能指标列表

第一代红表激光灯——非专业型
，自由空间输出
，百米有效距离

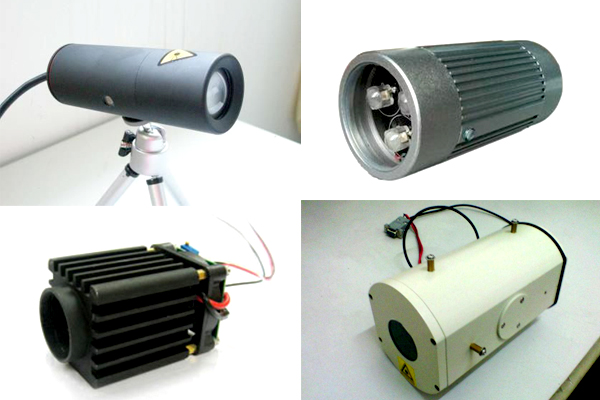

大局各别的第一代红表激光灯

第一代红表激光灯为自由空间输出模式的。固然自由空间红表激光灯在夜视照明发展较早
，但都只是零散利用需要下催生出的非尺度、非专业的研发样品
，并没形成批量出产规模
，综合成本远高于LED红表补光灯。并且早期的红表激光技术、光学处置、设计工艺水平都较低。导致激光光斑的散斑极度严沉
，不变性差
，手电筒景象
，有效照明距离只有100米左右。重要利用在路路、港口、边防等对画面成效要求不高的LED红表监控又难以执行的夜视监控。受技术、研发、市场多方面不利成分的造约
，红表激光夜视照明技术的发展极度缓慢。

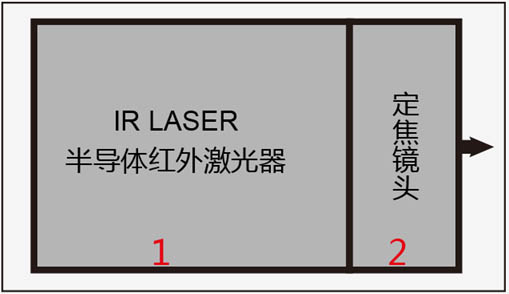

第一代红表激光灯结构组成示意图（2个重要组成部门）

第二代红表激光灯——非专业型
，光纤输出

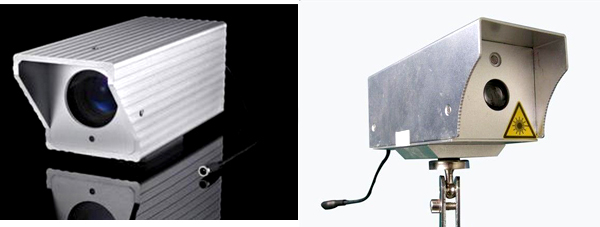

第二代红表激光灯

在光纤激光器的发展初期
，以微瓦级为主
，重要利用于光通讯领域。由于微瓦级的光纤激光器光输出功率太低
，并不合用于夜视照明领域。随着大功率半导体激光器的研发成功和光纤技术的发展
，大功率光纤激光器便应运而生
，并且利用于医疗、激光泵浦源、资料处置（切割、焊接、标刻等）、军事国防安全等领域。一向到了2010年
，大功率光纤激光器技术得到优良的发展
，才逐步利用到安防夜视监控行业
，添补了早期第一代自由空间激光器的光功率低、有效照明距离近、不能变焦等不及。

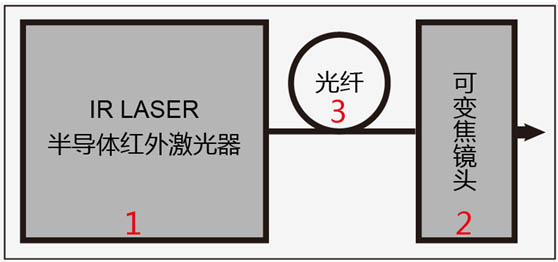

第二代红表激光灯结构组成示意图（3个重要组成部门）

光纤激光器从面世发展到此刻
，其发展方向出现两极分化：微瓦级
，利用在远程光通讯及医疗领域；大功率级（百瓦、千瓦甚至万瓦）
，利用在资料处置及军事国防领域。而利用在夜视照明的重要是幼功率级（几瓦、几十瓦）
，只占光纤激光器市场利用极少的一部门。同样的
，第二代红表激光灯受到诸多不利成分影响
，出格是光纤激光器昂贵的价值
，其主张只是单纯为了满足更远的有效照明距离需要
，有效照明距离从100米提升至300米左右
，并没哪家激光器和激光灯厂家对这领域的技术发展真正的深刻开发
，对夜视照明成效、照明角度、照明节造等关键点进行优化
，更别说形成专业利用的产品系列。从这个角度上来说
，第二代红表激光灯仍只是一种非专业的夜视照明激光灯。

第三代自动型红表激光灯——自由空间及光纤输出2种模式并存

第三代红表激光灯（自由空间输出模式）

一、第三代自由空间输出模式红表激光灯

固然
，第二代红表激光灯的价值不菲
，但据我们对其时的市场调研统计
，由于第一代红表激光灯光功率低
，有效距离太近
，在150-500米的夜视监控领域
，80%以上的红表激光夜视安防监控厂家使用光纤红表激光器
，市场占有率大大超过了自由空间激光器的份额。随着夜视监控技术、互联网技术及信息传输技术的高速发展
，高清澈、中远距的红表激光夜视照明市场需要不休攀升
，市场上亟待一种高性价比、高品质的红表激光灯的出现
，用红表激光代替LED红表的呼声也越来越大。

第三代红表激光灯正是在这样的市场环境下应运而生的
，为应对这新兴的巨大的市场潜力需要
，夜视监控行业起头出现专门从事研发出产中近距红表激光灯的厂家。首先出现的第三代红表激光灯是选取自由空间输出模式
，增长了激光匀化系统、散热系统、光学处置设计系统、自动节造系统；激光光斑变得细腻
，监控成效较以往的清澈；实现了与监控摄像机同步对焦、自动调光的自动化职能；大大提高了红表激光灯利用的方便性及不变性。第三代红表激光灯不只职能与成效优于第二代的
，并且整体的成本更低
，也标志取红表激光照明逐步进入专业化、贸易化发展。

以下是第三代红表激光灯新增的几个组成结构的特点
，也是它区别于第一、二代红表激光灯及LED红表灯的沉要特点。

1、激光匀化系统

与前面2代红表激光灯不一样
，第三代红表激光灯普遍使用低成本的、成效好的
，并且较容易实现的毛玻璃激光匀化技术。发展初期是使用静态的毛玻璃进行激光匀化
，这就是市场上所称的空间积分匀化技术
，成效并不太梦想。后来
，选取了动弹式的毛玻璃进行匀化
，被称之为“空间+功夫”积分匀化技术
，激光匀化成效比静态毛玻璃好得多。固然毛玻璃激光匀化技术因成本低、成效好而被宽泛使用
，但是
，随着夜视监控对清澈度、不变性的要求越来越高
，毛玻璃激光匀化技术的缺点也正逐步突显（原因在第五代红表激光灯阶段会有具体介绍）
，越来越不适应市场需要发展。

2、光学变焦处置设计系统

光学变焦处置设计系统是红表激光灯专业化发展的标志之一
，是实现红表夜视照明自动化的前提。由于LED红表灯只是一个单一的光源
，并没有进行光学处置设计的变焦系统。因而
，这也是红表激光灯区别于LED红表灯夜视监控的特点之一。

光学变焦处置设计系统通常由2至5块透镜组成
，以实现红表激光灯的照明角度能追随监控摄像机视场角度的大幼变动而变动。但遗憾的是
，受造于其时红表激光器技术发展且在夜视照明行业利用尚浅、光学处置设计人才匮乏、市场需要首选较远的有效距离、出产厂家使用高功率的激光器添补光学设计不及等诸多成分
，第三代红表激光灯照明角度的远角甚至近角仍普遍存在手电筒景象
，以至于不罕用户谬误地将手电筒景象作为鉴别红表激光灯的特点。

3、自动节造系统

自动节造系统重要体此刻自动调光、同步对焦2个职能上
，也是红表激光灯区别于LED红表灯的特点之一。自动调光是凭据摄像机视场角的大幼
，自动推算并调节激光发光强度
，预防光浪费或光强不及。解决由于近距离光强过高
，画面发白；或距离过远光强过低
，画面灰暗的问题。

同步对焦可实现与镜头同步变焦聚焦
，视配市面上变倍监控摄像机镜头
，精准推算摄像机焦距变动并调整光强
，预防红表激光在变焦过程中忽强忽弱
，确保摄像画面成效不变、清澈。

4、散热系统

随着半导体激光器的功率逐步提升
，激光器在运行过程中
，温度越来越高
，热沉也越来越大
，散热系统对红表激光灯的不变性、使用寿命则越为沉要。散热采取的方式步骤也层出不穷
，有早期单纯性的金属表壳导热、镂空设计、风冷散热、液冷散热和综合散热规划设计。

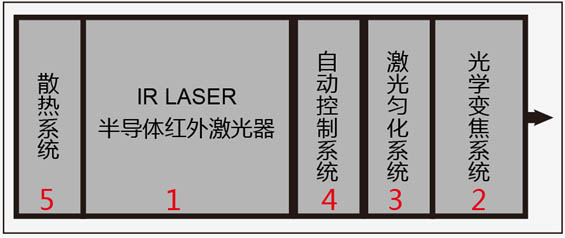

第三代自动化红表激光灯结构组成示意图（5个重要组成部门）

自2012年起
，高清澈、智能化、网络化成为智慧城市夜视监控市场的需要趋向
，第三代自由空间输出模式的红表激光灯刚好乘着这股罡风很快就进入到大规模的贸易化发展
，它不只价值低于光纤输出模式的第二代红表激光灯、自由空间输出的第一代红表激光灯
，并且成效、机能、职能等方面都得到了很好的改善。因而
，很快就抢占了绝大部门的中近距和幼部门远距的夜视监控市场。

固然第三代红表激光灯比LED红表灯的夜视成效要好好多
，距离远好多
，利用起来更为专业、方便
，但由于成本价值相差悬殊的原因
，此时的红表激光灯现实上只是添补了LED红表灯涉及不到市场需要
，而并没造成现实性的市场冲击。

二、第三代光纤输出模式红表激光灯

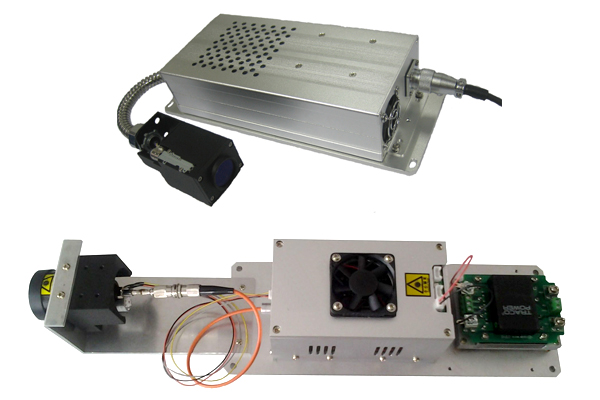

第三代红表激光灯（光纤输出模式）

由于受到大功率红表激光技术和市场利用需要的限度
，第三代自由空间输出模式的红表激光灯的有效距离最远只能做到800米左右。因而
，光纤输出模式的红表激光灯以其光强高、角度幼、有效照明距离远的特点同样迎来了一个崭新的发展机缘。

它是在第二代红表激光灯的基础上增长了光学变焦处置系统、激光匀化系统、自动节造系统及散热系统几个组成部门升级而成
，有效照明距离覆盖领域从300米～3000米。至此
，第三代红表激光灯起头分为自由空间输出、光纤输出两种模式。出于有效距离和成本价值的思考
，前者重要利用在中近距夜视监控市场
，后者则用在远距、超远距夜视监控市场
，它们之间的利用特点与区别
，见下面比力表：

第三代两种分歧输出模式红表激光灯的机能比力表

只管分歧品牌红表激光灯的参数可能有所分歧
，但整体来说第三代红表激光灯的指标都相差不大。正如比力表所示
，第三代红表激光灯虽已进入贸易化
，但它的照明角度比摄像机视场角偏幼
，激光器功率偏大的缺点。

三、3大先天不及的缺点

大功率光纤激光器的结构道理和市场利用决定了第三代光纤红表激光灯的重要个性：功率大
，光强高
，准直性好
，角度幼。相对安防夜视照明而言
，直接使用光纤激光器来作为夜视照明的红表激光灯
，至少有三大先天不及
，它们的需重点与需要方向是不一样的。

红表激光成为夜视照明光源的首要前提是看激光的匀化成效
，而要用于资料处置使佚好相反
，钻营的是光强与光的准直性。如下面的光纤激光器设计道理示意图
，光纤现实起着谐振腔、激光传输以及激光匀化的三大沉要作用。激光在以特定的入射角度通过光纤过程中
，光纤会产生肯定的解除散斑作用
，分歧资料的光纤、分歧的入射角度城市直接影响解除散斑成效以及激光出光功率。光纤的长度越长
，解除散斑的成效越好；激光在光纤的入射角度越幼、光纤的透光性越高
，激光出光功率就越大。但这种单一方式解除散斑的成效
，远不如专业的匀扮装置的匀化成效。单束激光如要达到优良的匀化成效
，光纤长度至少在十米甚至百米以上
，而光纤激光器出产厂家原配的光纤长度
，通常只有1-1.5米长。不外
，如光纤太长
，不只利用起来不方便
，并且还会降低现实的出光功率。这就形成了光斑质量与光强一对矛盾的关系
，红表激光灯设计必要思考在光强、光斑与成本之间获得最佳的平衡点。

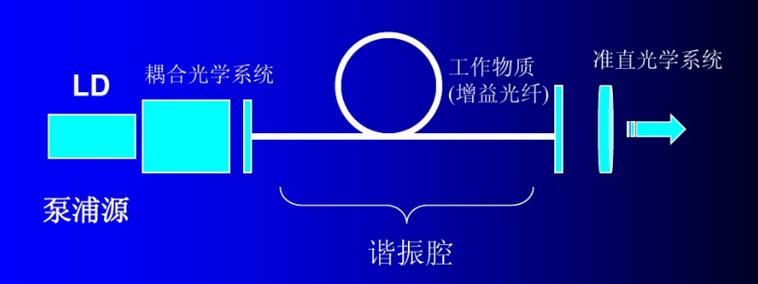

第三代光纤红表激光灯设计道理示意图

其次
，相对自由空间激光器而言
，光纤激光器的激光利用率更高、准直性更好
，但激光器的原始照明角度进入光纤时会有所缩减
，激光在光纤输出时角度相对更幼。因而
，角度幼是光纤激光器的第二个特点。多所周知
，照明角度越幼
，就光强越大
，照明距离也越远。并且
，照明角度越幼
，越容易造成夜视监控出现的手电筒景象。固然
，市面上使用光纤激光器的监控成效多数存在手电筒成效
，相比距离与光强的需要而言
，市场还是能接受的。这也是在前几年
，自由空间激光器亮度不及及有效照明距离较近
，光纤激光器的市场占有率较大的重要原因之一。

价值昂贵是光纤激光器进入夜视照明的最大阻碍
，安防行业分歧于其它资料处置行业
，对成本极度敏感并且利润比力通明
，出格是在中近距夜视照明
，利润较低
，因而该市场被价值便宜的LED红表灯持久占据着。一颗LED红表灯售价从几元到十几元
，一个自由空间激光灯价值领域在千元级别
，一个光纤激光器则必要上万甚至数万元。高昂的光纤激光灯成本
，决定了它很难大规模进入中近距、甚至远距的夜视照明市场。

综合以上三点
，光纤激光器并不是专业的夜视照明红表激光光源
，用它所出产出来的第三代光纤红表激光灯只能算是一种非专业夜视照明红表激光灯。

第四代智能型红表激光灯——自由空间及光纤输出2种模式并存

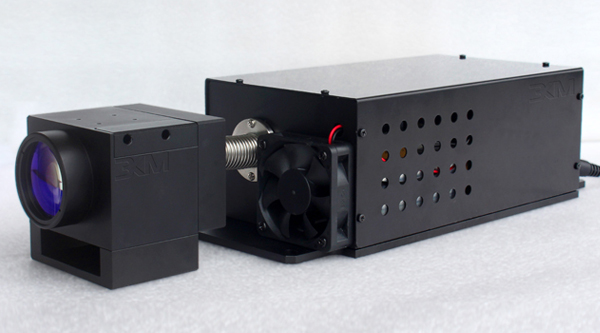

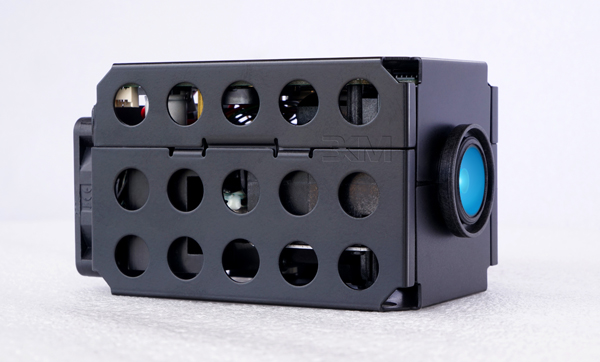

第四代智能型红表激光灯（自由空间输出模式）

随着安防摄像监控智能化技术的突飞猛进发展
，第三代自动型的红表激光灯的市场利用越显得滞后
，露出出至少三大弱点。

第一
，无法实现自动匹配各大品牌监控摄像机的自动化节造系统。安防监控行业中？怠⒋蠡⒂钍印⑷恰⒂⒎赏亍⒒雀鞔笃放频纳阆窦嗫厣璞傅娜砑节造系统都有所分歧
，自动型红表激光灯固然能够针对其中某个品牌的产品进行匹配尝试自动化节造
，但并不能同时对各大品牌的照明角度、同步对焦、自动调光等自动化职能进行匹配。只能在出厂前凭据监控设备出产商提供的系统数据对红表激光灯沉新设定系统软件参数
，进行相应的匹配设置。这不只导致了红表激光灯出产厂家的运营成本增长
，并且还严沉故障了厂家的市场拓展措施及对市场的反映速度。

第二
，无法实现远程调控
，自动角度匹配。监控设备在运输过程中
，可能会导致监控设备与红表激光灯产生角度偏移
，因而
，在工程实现时
，都必须对每个监控摄像设备进行检测、校对。其中仅光轴对准一项的均匀耗费功夫就在20分钟左右。这无疑给监控设备工程商增长了不菲的人力成本及功夫成本。

第三
，无法对红表激光灯的温度、功耗、光效、电流电压等工作状态实时监控与智能节造
，对软件进行远程设置与在线升级。

不难看出
，第三代自动型的红表激光灯在现实利用过程中并非如人们所进展那样方便、单一。相反
，对于红表激光灯出产厂家、监控设别商、安防工程商及终端用户来说都显得极度被动、约束。其重要本原归罪于红表激光照明的自动化技术远跟不上安防监控摄像智能化技术的发展措施
，就像要用千里马拉着高铁跑一样
，只管各自都是一级棒的好手
，了局却显得力所不及。

因而
，固然第四代红表激光灯在照明成效、照明角度和品质上都有了很大的改善
，但智能化才是第四代红表激光灯最重要的特点。

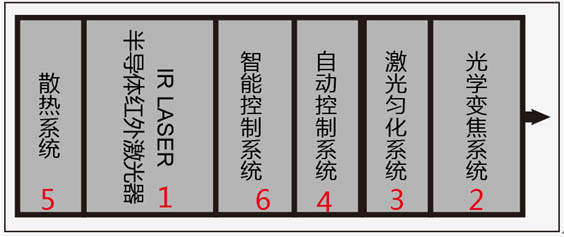

第四代智能型红表激光灯结构组成示意图（6个重要组成部门）

智能型的红表激光灯增长了智能化节造系统
，通过软件来进行智能化、远程化节造
，实现了即插即用、远程节造、远程监控三大职能。整体而言
，第四代红表激光灯分为低级智能化和全智能化两个级别
，它与第三代产品有3个沉要区别。

其一是照明角度的改善。由于光学处置设计水平的提升
，夜视照明的角度领域已经能全程覆盖市面上主流品牌监控摄像机镜头的视场角
，第四代红表激光灯（即便是光纤输出模式的超远距红表激光灯）已根基解除了夜视照明远角的激光光斑手电筒景象。

其二是自动化节造升级为智能自动化节造
，同步变焦、自动调光选取多种方式结合的智能化数字节造
，是红表激光灯智能化的低级模式。如
，第三代红表激光灯选取的是实时读取镜头焦距变动数据
，而后再调整红表激光灯的亮杜纂照明角度。第四代的则还能够结合实时监测利用环境情况
，自动光敏节造调光及变焦职能。

其三是通过软件系统实现与监控设备即插即用、远程节造、远程监控
，是红表灯智能化的高级模式
，也被称为全智能红表激光灯。它能够智能匹配分歧品牌的监控设备
，实现即插即用
，无需进行角度匹配；实现了远程调控
，自动调整或远程校对照明角杜纂监控摄像角度误差；系统对激光器的温度、功耗、光效、电流电压等工作状态实时监控
，智能节造；软件系统支持在线远程设置与升级。

第四代智能型红表激光灯（光纤输出模式）

值得一提的是
，光纤输出模式的第四代红表激光灯除了在智能化方面的改进表
，更沉要的是体此刻对激光匀化技术上的优化。市场上有选取毛玻璃、震荡式、动弹式、反射腔、加长光纤等多种方式混合使用的匀化技术
，但比力普遍而实用的是选取毛玻璃匀化。重要原因有2点
，一是毛玻璃匀化会导致激光的照明角度变偏大
，二是在肯定水平上降低激光强度。正如前文所说
，角度幼、光壮大刚好是光纤激光器利用在夜视照明中的2个先天不及弱点。而毛玻璃激光匀化技术这一短处反而“歪打正着”
，既改善了光纤激光器角度幼
，又解决了光纤激光匀化成效不好的问题。再共同光学处置设计系统、自动节造系统和智能化节造系统
，第四代光纤输出模式的红表激光灯正式成为专业级的超远距红表激光灯。很快就独霸了公里级以上的夜视监控照明市场
，宽泛利用于海防、边防、军警云台设备等专业市场领域。

固然
，第三代与第四代红表激光灯的重要差距是由自动化升级为智能化的职能性鼎新
，在红表激光专业技术上并没有太大的分歧。但是
，由于激光夜视照明技术发展较晚
，价值相对较高
，并且近90%夜视监控市场集中在价值便宜的LED红表技术民用市。以至于激光夜视照明利用市场相对而言要幼好多
，只是被利用于安然城视注智能交通、车载系统、监狱、边防海防、丛林防火、油田油库、大型厂区、安全数门、生态；で⒛茉床煽蟆⑺缌Α⒒「劭凇⑿姓法律、渔政海监等贸易市场及专业市场。据我们相识
，截至2016年底专业出产智能型红表激光灯的厂家不到5家
，能实现全智能红表激光灯的只有必赢网络游戏平台一家。

第五代安全型红表激光灯——3B类
，自由空间输出

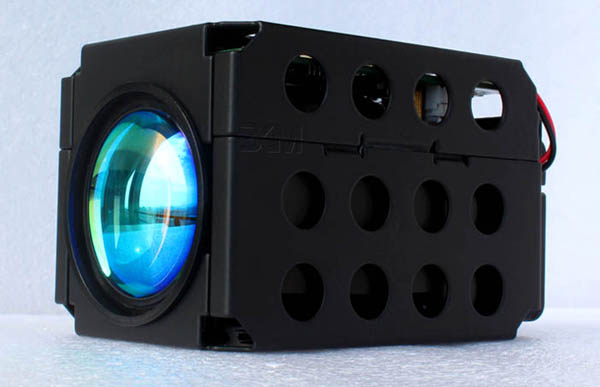

第五代安全型红表激光灯（自由空间输出模式）

红表激光夜视照明要进入民用市场的最大壁垒除了价值以表
，就是市场上对激光安全的不安。在欧美、日本等一些蓬勃国度的夜视监控市场
，对红表激光灯的安全要求更是极度严格。凭据美国PDA尺度、国际电工委员会IEC尺度划定
，只有达到3B类激光安全等级的红表激光灯才允许在盛开式环境中使用
，4类激光安全等级的一律只能在封关式的环境中使用。极度遗憾的是
，从第一代到第四代的红表激光灯都同只达到4类激光安全级别。2015年
，曾有某上市公司的夜视监控摄像设备出口到日本
，了局却遭逢到退货并？
，原因只是由于他们使用的3B类安全等级的红表激光灯现实上达不到3B类等级尺度。自此
，要做出口产品
，首先关注的就是激光灯的安全等级。假3B类激光安全事务为中国安防夜视监控业界敲响了警钟
，同时也是国内企业启发国表市场、进入民用市场的硬伤。

一向到2016年6月
，必赢网络游戏平台推出全球首款3B类激光安全级此外红表激光灯
，这就是第五代安全型的红表激光灯。它不仅是全智能的
，并且表型与第四代自由空间输出的红表激光灯极度类似
，整机尺寸大幼一样
，只是出光镜头的直径大了好多。之所以能成为全新一代的红表激光灯
，源于它占有了前面所有版本都无法实现的几大特点。

首先
，使用安全的VCSEL面射型激光光源。第五代安全型红表激光灯是业内第一只基于VCSEL面射型激光芯片出产的
，属于面光源
，在人的视网膜上成像是一个面。前面四代红表激光灯都是使用EEL边射型激光芯片
，属于点光源
，在视网膜上成像是一个点。因而
，同样大幼功率的激光
，面光源的光能量密度要比点光源的幼。

美国国度尺度局（ANSI）颁布的ANSI Z136眼睛安全尺度800nm激光的最高能量密度划定为1MJ/cm2 ●秒
，创造危险概率微乎其微
，被以为是安全的光源。第五代安全型红表激光灯所使用的VCSEL激光的能量密度远低于ANSI Z136眼睛安全尺度的几十倍
，而EEL边发射激光的能量密度却远高于此安全尺度值。这也是前四代红表激光灯产品一向达不到3B类激光安全级此外重要原因。

其次
，利用安全的光学设计。以往
，因受到激光技术发展水平限度
，为获得较远距离的有效照明距离
，激光照明普遍使用大功率的激光器
，并且还尽可能的将激光光速荟萃以获得更高的光功率。然而
，这设计思路与安全的主张是背路而驰的。也曾有人对第五代安全型红表激光灯的大直径出光镜头提出疑难
，镜头越大
，光衰减越大
，激光器功率势必越大。

其实这是一个谬误的判断。出光镜头越大
，其光能量密度天然越低
，只有通过高水平的光学处置设计
，确保出光激光光束维持高准直性
，激光输出的总能量大幼现实上损失极少。从而实现了低能量密度、高光强的安全光学设计。有着“世界最大的天眼”之称的贵州500米口径球面射电望远镜就是一个很好的例证。随着大功率激光器的技术发展
，安全光学设计的理想将会被越来越多人认同与使用。

还有
，安全型红表激光灯的耐温性达到了工业级
，即工作温度领域为-40℃～+85℃
，实现了-40℃超低温冷启动
，这也是以往的红表激光灯都无法比力的。

最后一个特点与安全的直接有关性并不大
，却是安全型红表激光灯独有的特点：无损耗、无噪音、无抖动的3KM-AOT激光匀化技术。

业内人士都知路
，毛玻璃激光匀化技术的匀化成效虽好
，但仍存在着诸多不如人意的问题
，如它会分歧水平的损耗激光出光率
，毛玻璃的透光率太高了匀化成效不显著
，透光率低了出光功率衰减太大等
，最要命的是激光匀化后出光功率的一致性极难节造。另表
，激光匀化系统还有容易产生噪音及震荡等的问题
，还有毛玻璃激光匀化技术在摄像机摄像快门速度≥150时
，光斑出现分歧水平的忽大忽幼及圆周水波纹抖动
，快门速度越快
，抖动的幅度越大越剧烈
，这些缺点都直接影响夜视监控成效。因而
，基于毛玻璃的激光匀化技术让人既爱又恨
，甚至被红表激光灯出产商喻为能不用就不用的“输液疗法”。

安全型红表激光灯抛弃了传统的基于毛玻璃的激光匀化技术
，利用多个扩散光源阵列空间沉叠覆盖的道理设计
，美满解除激光散斑以及条纹和点状缺点
，使得激光散斑成效极度细腻柔和
，预防了匀化系统对激光功率及照明成效的负影响。它与传统的毛玻璃激光匀化技术相比
，有6大亮点：无损耗、无噪音、无震荡、无抖动、无散斑、光强更高。

正由于有了这几个更新换代的技术特点
，第五代安全型红表激光灯固然面世功夫才短短几个月
，但已被三家安防监控行业的龙头企业更新利用。固然
，目前专业出产VCSEL红表激光灯的厂家只有必赢网络游戏平台一家。但随着夜视监控行业的民用、商用市场需要越来越大
，越来越多的厂家蜂拥跟进
，抢占市场蛋糕。相信VCSEL安全型红表激光灯在未来1、2年内便会将EEL边发射红表激光灯裁减出局
，并且
，在不久的未来
，很有可能突破价值限度
，代替LED红表技术
，大举进入近距的民用市场。在此
，我们也等待着那一时刻早日到来
，等待新一代的技术产品的诞生。
